LY6应力减除焊盘应变片

所属品牌：HBM

产品型号：LY6

HBM LY6 应变片，在测试栅丝下方带有应力减除焊盘，用于静态或动态应力分析。主要型号有1-LY6x-1.5/120、1-LY6x-3/120 、1-LY6x-10/120、1-LY6x-3/350、1-LY6x-6/350等。

点我询价
线上咨询
  • 商品描述
  • 商品询价热度

HBM LY6带应力减除焊盘应变片

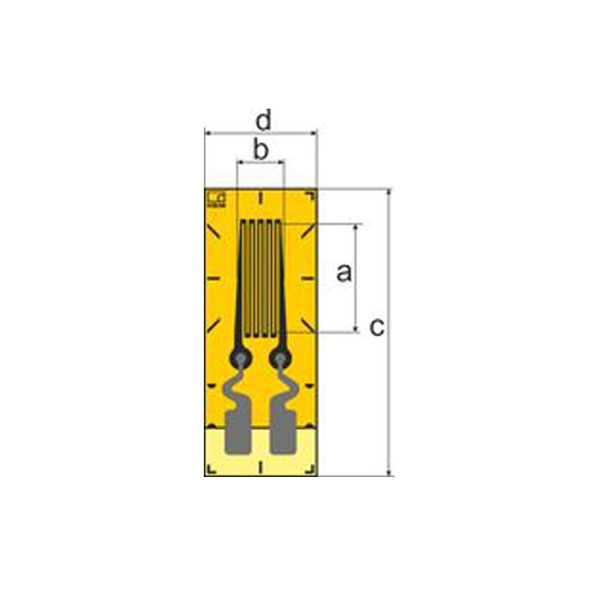

HBM LY6应变片

HBM LY6应变片各型号参数


型号

额定电阻

尺寸 [mm/inch]

焊接端子





型号

测量栅丝

基底

[Ω]

a

b

c

d

1-LY6x-1.5/120

120

1.5
0.059

1
0.039

7.8
0.307

4.7
0.185

-

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-3/120

120

3
0.118

1.5
0.059

9.8
0.386

4.7
0.185

-

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-6/120

120

6
0.236

2.7
0.106

16
0.63

6.3
0.248

-

1, 3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-10/120

120

10
0.394

4.6
0.181

23.5
0.925

9.3
0.366

-

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-3/350A

350

3
0.118

1.6
0.063

9.8
0.386

4.7
0.185

-

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-3/350

350

3
0.118

1.6
0.063

9.8
0.386

4.7
0.185

-

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-6/350A

350

6
0.236

2.8
0.110

16
0.63

6.3
0.248

-

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-6/350

350

6
0.236

2.8
0.110

16
0.63

6.3
0.248

-

1, 3, 6

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY6x-10/350

350

10
0.394

5
0.197

23.5
0.925

9.3
0.366

-

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
